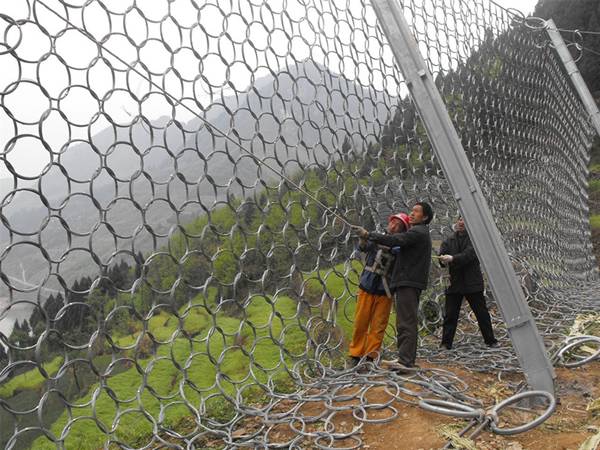

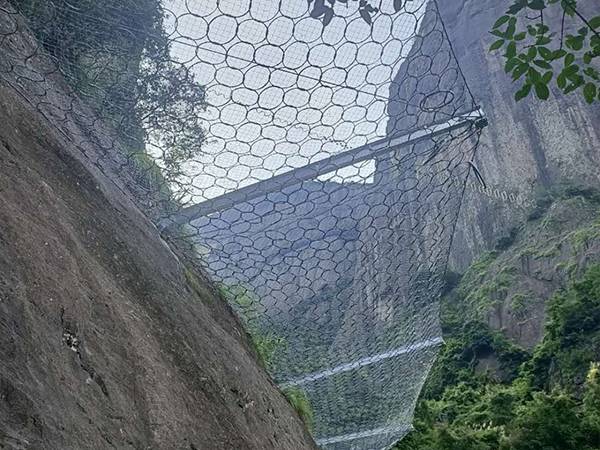

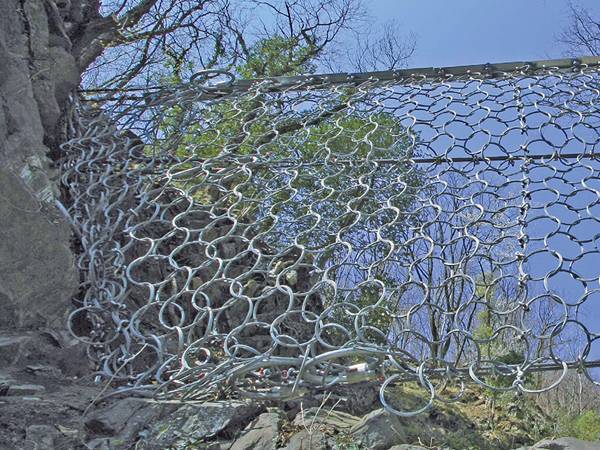

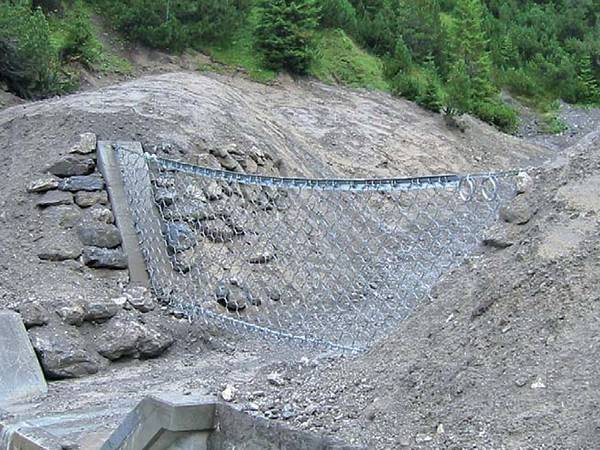

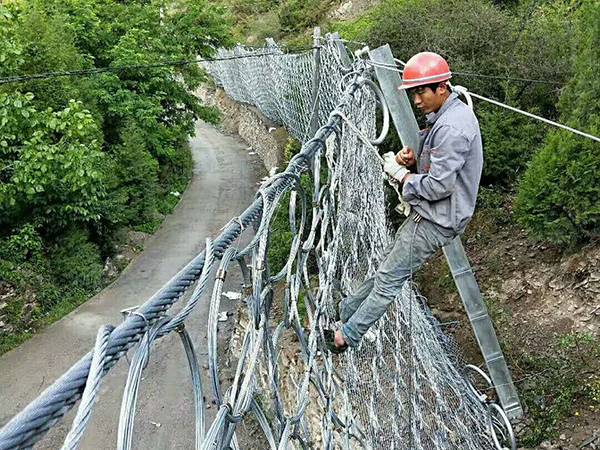

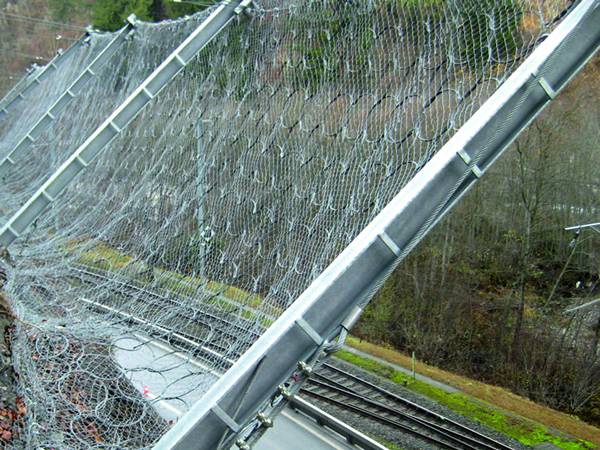

Con un rendimiento de alta tensión, es ideal para situaciones en las que existe un alto riesgo de impactos repentinos como desprendimientos de rocas, deslizamientos de tierra, flujos de escombros y flujos de lodo. Además, también se utiliza para enfrentar pendientes de rocas con grandes masas de rocas propensas a fallar, ya que puede adaptarse a estas altas tensiones locales sin sufrir daños. Se puede instalar con un bajo desembolso de materiales y horas hombre, lo que reduce en gran medida los costos y el tiempo de construcción.
El rendimiento técnico del sistema depende del diámetro estándar del cable, las configuraciones del paquete y el número de puntos de conexión a los anillos adyacentes dentro del panel de red.
Generalmente consiste en red de anillo, postes de acero, anillos de freno, anclajes de cuerda y cuerdas de soporte. De los cuales, la red de anillo es la parte más importante de todo el sistema. El anillo está fabricado por un solo cable con una resistencia a la tracción de 1770 N/mm2Y dos extremos de longitud de la vuelta no inferior a 100mm. Anillo de cuerda con sujetadores de acero o aleación de aluminio en al menos tres aros de bloqueo distribuido uniformemente, y uno está ubicado en los dos extremos de la junta, además del orificio del anillo del borde, 4 anillos cada uno con su alrededor abrochado juntos. Una sola herramienta puede reemplazar la instalación, reparación y partes del sistema. Está unido por anillos hechos de alambre de acero de alta resistencia a la tracción que se agrupan entre 5 y 19 espirales. Tiene un buen rendimiento de amortiguación a través de su deformación y excelentes propiedades de absorción de energía. Como la red de anillo tiene una gran abertura de malla y no puede detener el movimiento de pequeñas rocas, generalmente funciona con Rockcon® Malla O Malla hexagonal Para aumentar la estabilidad de la pendiente de roca.
| Tipo | RXE-500 | RXE-500-R4 | RXE-1000 | RXE-2000 | RXE-3000 | RXE-5000 | REX-8000 |
|---|---|---|---|---|---|---|---|
| Capacidad de absorción de energía (kJ) | 500 | 500 | 1000 | 2000 | 3000 | 5000 | 8000 |
| Tamaño neto del anillo | R7/3/350 | R7/3/300 | R7/3/300 | R12/3/350 | R16/3/350 | R16/3/350 | R19/3/300 |
| Hebras de alambre | 7 | 7 | 7 | 12 | 16 | 16 | 19 |
| Diámetro del alambre (mm) | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Diámetro del anillo (mm) | 350 | 300 | 300 | 350 | 350 | 350 | 300 |
| Diámetro de la cuerda de apoyo (mm) | 12-18 | 12-18 | 16-22 | 16-22 | 16-22 | 20-22 | 22 |
| Número de frenos U para aprox. 80-100 RM | 4 × U-150-60/13 | 4 × U-150-60/13 | 4 × U-300-K1620 | 4 × U-300-R20 | 2 × U-300-R20 2 × U-400-R20 2 × U-400-R60/5 |
12 × U-300-R20 | 2 × U-400 6 × U-400-R20 6 × U-300-R20 |
| Distancia entre puestos (m) | 6-12 | 6-12 | 6-12 | 8-12 | 8-12 | 8-12 | 8-12 |
| Altura estándar de la barrera (m) | 2/3/4/5 | 2/3/4 | 3/4/5/6 | 4/5/6/7 | 4/5/6/7 | 5/6/7/8/9 | 6/7/8/9/10/10.5 |
| Distancia de desviación máx. (m) | 3,60 | - | 4,36 | 5,80 | 6,97 | 8,15 | 8,45 |
| Altura útil residual en la sección de impacto | > 50% (Cat! A) | > 50% (Cat! A) | > 50% (Cat! A) | > 50% (Cat! A) | > 50% (Cat! A) | > 50% (Cat! A) | > 50% (Cat! A) |
| Notas: Tomemos como ejemplo el tamaño neto del anillo R7/3/350. Donde R significa red de anillo, 7 representa 7 círculos, 3 significa diámetro de alambre, expresado en mm y 350 significa diámetro de anillo, expresado en mm. |
|||||||
Red de alambre de acero de alta tracción
Baja deformación
Preensamblado
U-freno con acero inoxidable
Ligero y discreto
Protección contra la corrosión de primera clase
Anillo de malla
Puesto de acero
Frenos U
Anillo de freno
Base de la Fundación
Ancla de cuerda
Cuerdas de apoyo
Clips de cuerda de alambre
Grillete de ancla

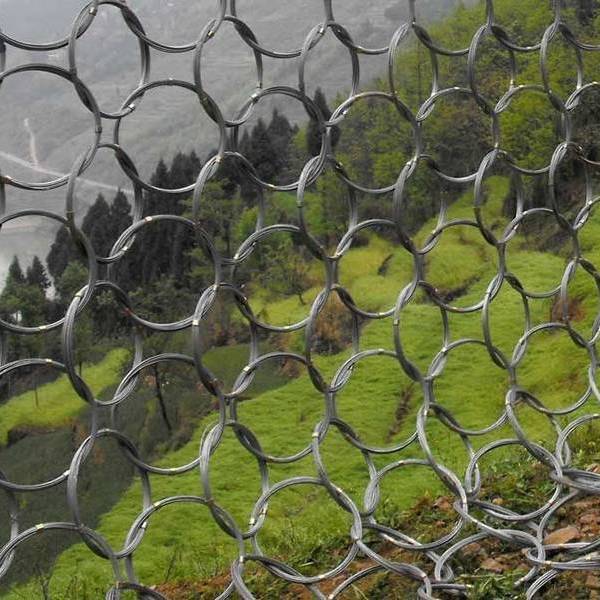

Anillo de malla
La malla de anillo está hecha de alambre de acero de alta tracción de 3mm de espesor y con una resistencia de al menos 1770 N/mm2... Se puede adaptar perfectamente al terreno y es excelente para absorber cargas concentradas. Para absorber impactos que van de 500 a 8000 kJ, entre 7 y 19 hebras de alambre se agrupan en un anillo que mide 30 o 35 cm de diámetro. Una fina malla secundaria también detiene rocas y piedras más pequeñas.

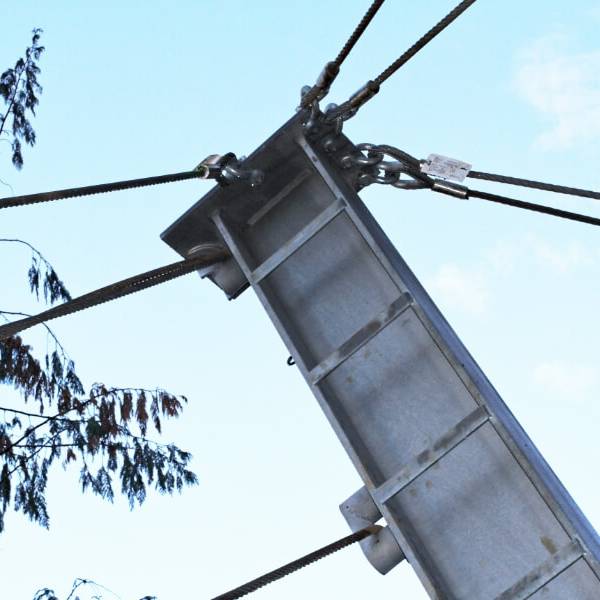

Puesto de acero
El poste tipo H se instala en la base de la cimentación para apoyar la red de anillo de alambre de acero. Es resistencia a la corrosión y al óxido para soportar los ambientes hostiles. Además, el poste de acero tiene una alta resistencia a la tracción para soportar la red de anillo de acero. La disposición del poste de acero se basa en el terreno y los entornos de uso.

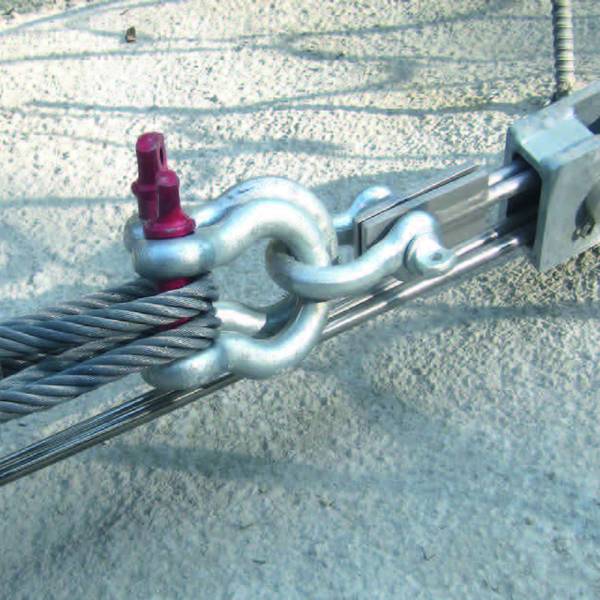

Frenos U
En cada sección midiendo aprox. 80 -100 m, se instalan cuatro frenos en U en los extremos laterales de las cuerdas de soporte. El uso de frenos en U reduce la tensión en las cuerdas de soporte.

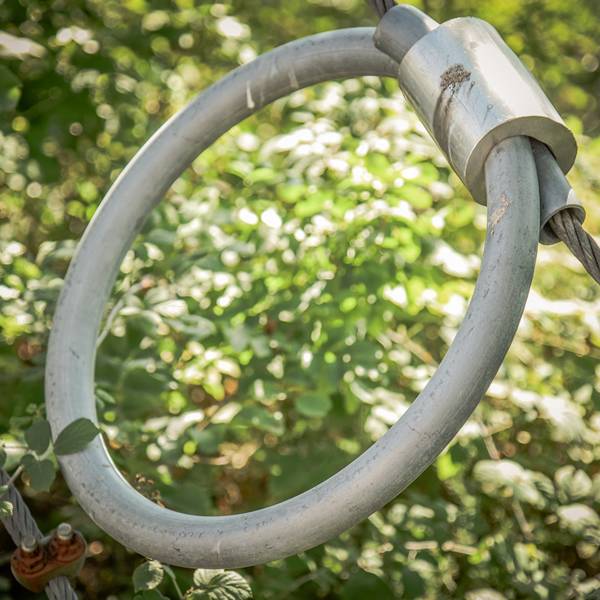

Anillo de freno
Se coloca a lo largo de la red de anillo de alambre de acero. Puede reducir la presión de la red de anillo de alambre de acero. El anillo de freno está hecho de metal galvanizado sumergido en caliente, que tiene una excelente resistencia a la corrosión y al óxido.

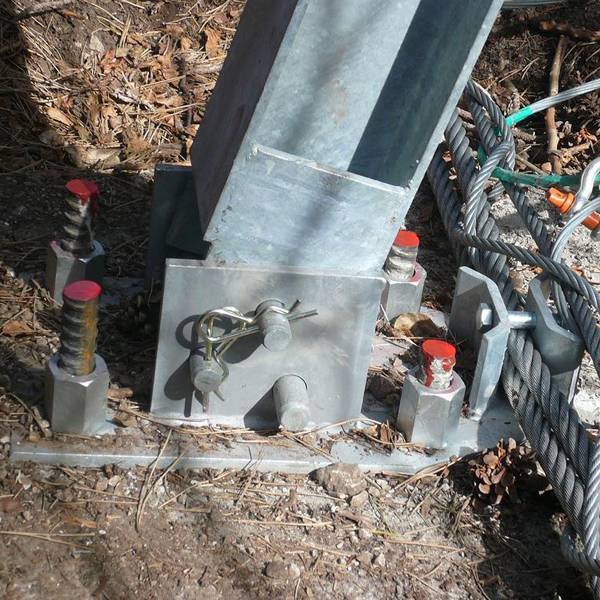

Base de la Fundación
Se utiliza para sujetar el poste de acero al suelo. La base de la cimentación está galvanizada en caliente para resistir la corrosión y el óxido.

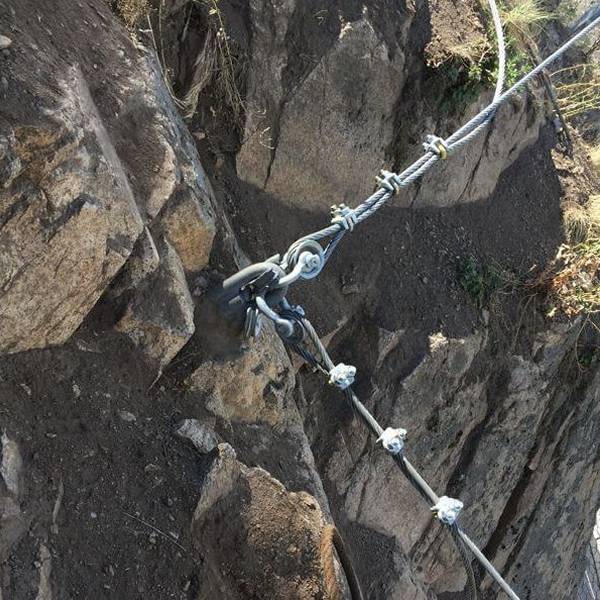

Ancla de cuerda
Está hecho de alambres de acero de alta tracción con 1770 N/mm2Bucle de cuerda de resistencia a la tracción con tubería de acero doble y excelente resistencia a la corrosión. Es insensible al impacto y es adecuado para desviar fuerzas en la dirección de la tensión que pueden desviarse hasta 30 ° del eje de la perforación sin pérdida de capacidad de soporte.

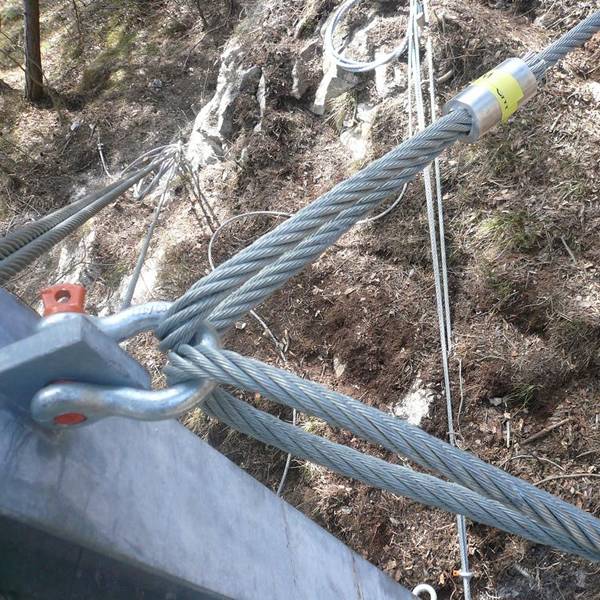

Cuerdas de apoyo
La cuerda de apoyo se utiliza principalmente para apoyar la cuerda de alambre y el anillo de descompresión. Está hecho de cuerdas de alambre de acero inoxidable, que tiene una alta resistencia a la tracción y puede soportar el gran ataque de las piedras y las nieves.

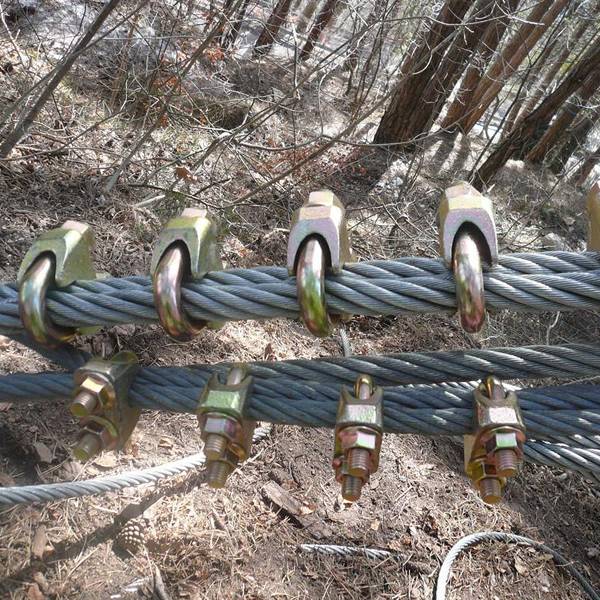

Clips de cuerda de alambre
El clip de la cuerda de alambre, también conocido como u-clip o abrazadera de la cuerda de alambre, se utiliza para fijar el extremo suelto del lazo de nuevo a la cuerda de alambre. Suele consistir en un perno en forma de U, un sillín forjado o fundido y dos tuercas. Las dos capas de cable se colocan en el perno U. Si los clips de la cuerda de alambre no son del tipo a prueba de robo, el hilo se fijará con pegamento de alta viscosidad.

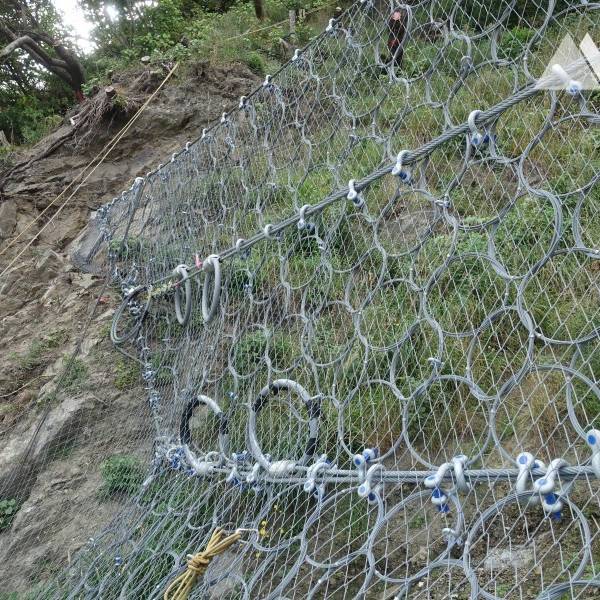

Grillete de ancla
Los grilletes de ancla tienen una forma redondeada, lo que les permite tomar cargas desde muchas direcciones sin desarrollar una carga lateral significativa. Funciona muy bien en aplicaciones que son temporales o requieren conexiones rápidas repetidas o desconexiones. En este sistema, generalmente se utiliza para la conexión de fuerza bloqueada de dos paneles de malla de red de anillo individuales. Si los grilletes no son del tipo a prueba de robos, el hilo se asegurará con pegamento de alta viscosidad.
