Mincon System brinda un fuerte apoyo para la producción minera subterránea

Sistema Mincon Es un tipo de sistema de malla de alambre de acero de alta tracción especialmente diseñado para proporcionar soporte de superficie en condiciones de caída del suelo o explosión de roca pesada y garantizar la seguridad laboral de los trabajadores subterráneos.

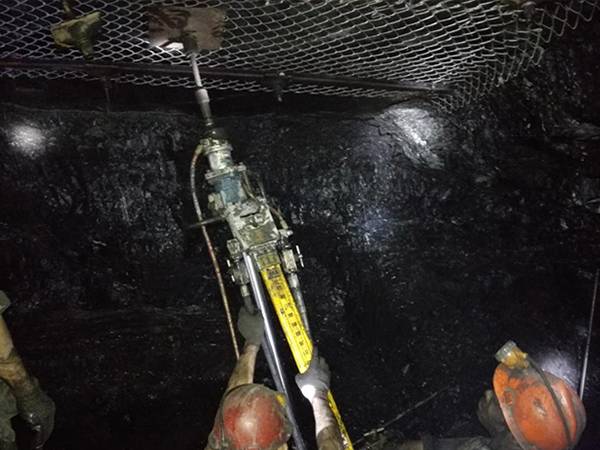

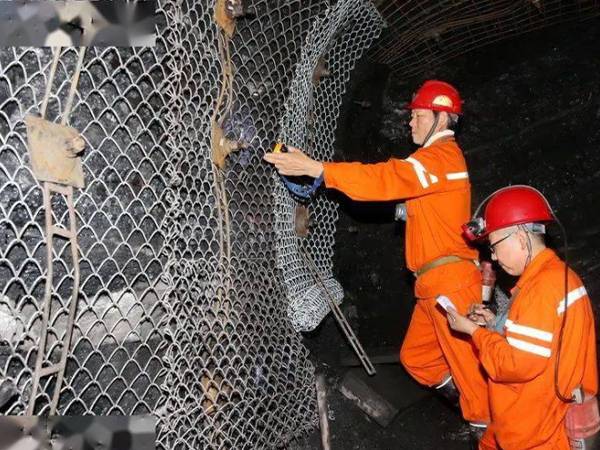

Se compone principalmente de malla Mincon, clavos de tierra o roca, placas de púas, clips de conexión y cuerdas delimitadoras. La malla Mincon está hecha de alambre de acero de alta tracción, lo que le permite soportar cargas estáticas y dinámicas significativamente más altas. Por lo general, se sujeta a los techos de las carreteras y se coloca firmemente con clavos de tierra o roca y placas de púas a través de tensión pretensada. Esto, en combinación con su forma de malla romboide, le permite adaptarse a casi todas las superficies de la mina y ayudar a maximizar el contacto con la calzada, brindando así un fuerte apoyo para las actividades mineras subterráneas, evitando el movimiento de materiales mineros y asegurando la seguridad laboral de la minería subterránea. trabajadores. Como la malla Mincon a menudo está organizada por un controlador de instalación de malla, garantiza una pérdida mínima de superposición, un período de instalación corto y un menor consumo de mano de obra. Todas estas razones lo convierten en una gran alternativa a las láminas de malla soldadas o la malla de eslabones de cadena de acero suave.

Alta resistencia a la tracción

El rendimiento general del sistema Mincon depende en gran medida de su resistencia a la tracción y resistencia a la perforación, ya que determinan cómo funciona la malla en asociación con la placa de anclaje específica. La malla de alambre de una sola torsión proporciona al menos 1770 N/mm2Por cable, junto con su malla romboide, haga que el sistema aguante altas fuerzas de impacto y las transfiera al clavado, extendiendo así su vida útil.

Ajuste de superficie

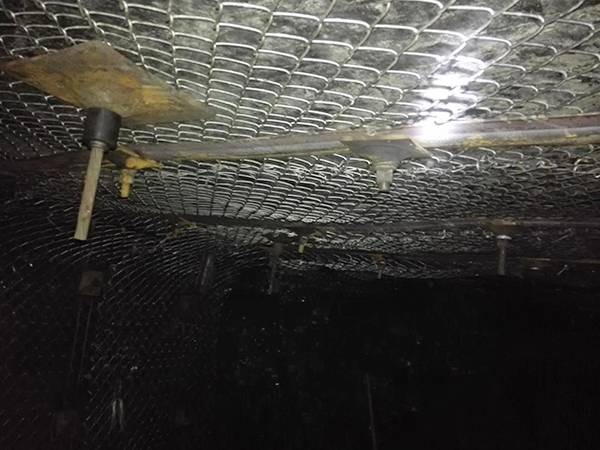

La malla Mincon generalmente se sujeta a las superficies mineras firmemente con clavos de tierra o roca y placas de púas a través de tensión pretensada. El alambre utilizado para la fabricación de la malla Mincon es de alta tracción, pero conserva su naturaleza maleable. Esto, en combinación con su forma de malla romboide, le permite adaptarse a casi todos los tipos de superficies y ayudar a maximizar el contacto con la superficie de la calzada.

Diseño de anclaje razonable

Una serie de placas de púas y clavos de tierra o roca están dispuestos en una matriz para fijar la malla Mincon firmemente en la superficie de la carretera para evitar el movimiento de materiales mineros y proporcionar un fuerte apoyo para las actividades mineras subterráneas. El espaciado del ancla, la profundidad y el tipo deben ser diseñados por un ingeniero geotécnico para acomodar adecuadamente las fuerzas esperadas y reducir el mantenimiento.

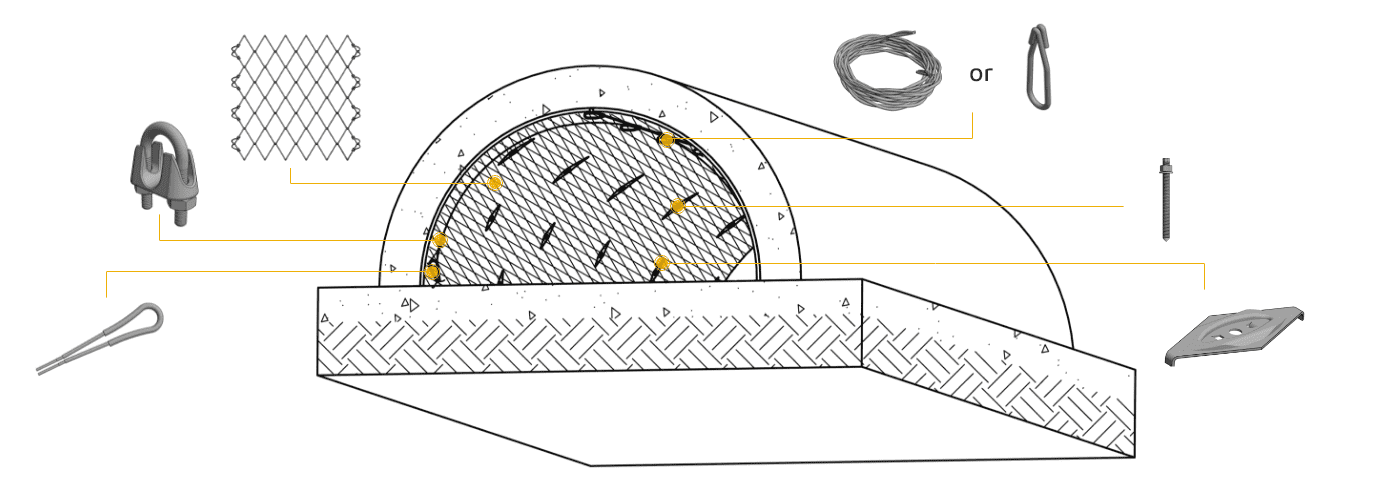

Diagrama del sistema Mincon y componentes correspondientes.
  • Detalles de la tela de malla Mincon

    Malla Mincon

  • Suelo galvanizado o clavo de roca

    Clavo de suelo o roca

  • Placa de espiga tipo garra

    Placa tipo pinza de garra

  • Ancla de cuerda

    Ancla de cuerda

  • El clip de conexión se muestra desde diferentes ángulos.

    Clip de conexión

  • Una bobina de cuerda de acero de alta tracción

    Cuerdas de contorno

  • Clip de cuerda de alambre galvanizado

    Clip de cuerda de alambre

Detalles de la tela de malla Mincon

Malla Mincon

Malla Mincon

Es la parte más importante del sistema Mincon. Es una sola malla retorcida hecha de alambre de acero de alta tracción con un diámetro de 3 o 4mm y una resistencia a la tracción de al menos 1770 N/mm2, Lo que hace que la malla Mincon tenga una excelente resistencia al estrés mecánico y altas fuerzas de impacto. Cuenta con una malla en forma de romboidal con un ancho de malla de 80mm. Su estructura romboide proporciona la mayor estabilidad para las condiciones geológicas y se puede asegurar firmemente en la pendiente incluso en las montañas irregulares. Mientras tanto, sus extremos anudados pueden evitar el aflojamiento y garantizar la máxima estabilidad de la estructura. Además, hace que los rollos de malla Mincon sean fáciles de desenrollar e instalar.

Especificación

  • Diámetro del alambre 3,0... 4,0mm
  • Tamaño de malla 80mm
  • Anchura del rollo 2,3... 2,5 m
  • Longitud del rollo 15 20 m
  • Material Alambre de acero de alta tracción.
  • Compuesto 95% Zn + 5% Al
  • Resistencia a la tracción ≥ 1770 N/mm2...
  • Revestimiento 115, 150 g/m2...
  • Estándar ejecutivo ¡EAD 230025-00-0106!

Alambre de acero de alta tracción

Alambre de acero de alta tracción tiene más de 1770 N/mm2Resistencia a la tracción para soportar cargas estáticas y dinámicas más altas en comparación con la malla de acero suave tradicional.

Estructura de malla romboide

La estructura única puede transferir fuerzas a los clavos de manera eficiente para evitar la deformación. Puede proporcionar la mejor estabilidad para soportar el impacto feroz.

Extremos anudados

Los extremos anudados pueden evitar el suelto y garantizar la máxima estabilidad de la estructura. Además, hace que los rollos de malla Mincon sean fáciles de desenrollar e instalar con una mínima pérdida de superposición.

Protección contra la corrosión y la oxidación

La solución de protección contra la corrosión hecha a medida se proporciona de acuerdo con los requisitos específicos de su entorno de aplicación.

Ligero

La relación fuerza-peso excepcional facilita el transporte y la instalación.

Malla más pequeña para el suelo

Altas capacidades de carga estática y dinámica con deformaciones óptimas para garantizar la integridad del sistema Mincon.

Suelo galvanizado o clavo de roca

Clavo de suelo o roca

Clavo de suelo o roca

Se usa comúnmente con placa de púas tipo garra para fijar la malla Mincon en la montaña. La alta resistencia a la tracción y la estructura sólida hacen que sea una larga vida útil y en buenas condiciones.

Especificación

  • Longitud mínima 2 m
  • Diámetro 25 y 28 32 40mm
  • Espaciado horizontal 2-3,5 m
  • Espaciado diagonal 2-3,5 m
Placa de espiga tipo garra

Placa tipo pinza de garra

Placa de espiga tipo garra

Se usa comúnmente con clavos para sujetar firmemente la malla Mincon a la pendiente. El diseño único de la garra hace que la placa de la púa sea una estructura más estable y firme.

Especificación

  • Longitud 250 330 667mm
  • Anchura 155... 205 300mm
  • Espesor 5 de 7mm
  • Diámetro del agujero 34 40 50mm
  • Longitud mínima de los picos 15 20 25mm
  • Resistencia a la flexión longitudinal 1,25... 2,5 8 kN/m
Ancla de cuerda

Ancla de cuerda

Ancla de cuerda

Está hecho de alambres de acero de alta tracción con 1770 N/mm2Bucle de cuerda de resistencia a la tracción con tubería de acero doble y excelente resistencia a la corrosión. Es insensible al impacto y se utiliza principalmente para fijar la malla Mincon en la roca o las pendientes del suelo para tensar/fijar las cuerdas fronterizas fáciles y confiables. Puede suministrar toda la estabilidad a la pendiente y al sistema Mincon.

Especificación

  • Diámetro de la cuerda 10,5... 14,5... 18,5... 22,5mm
  • Carga de trabajo 100 195... 315 470 kN/m
  • Rompiendo carga 2140... 350... 525... 765 kN/m
  • Diámetro mínimo del pozo 55 70 90mm
El clip de conexión se muestra desde diferentes ángulos.

Clip de conexión

Clip de conexión

Conecta firmemente los rollos de malla Mincon vecinos y proporciona toda la protección para montañas y laderas. Es una alternativa a la cuerda de coser y la conexión es comúnmente sin superposición.

Especificación

  • Diámetro 4mm
  • Resistencia a la tracción 1770 N/mm2...
  • Material Alambre de acero de alta tracción.
  • Resistencia a la tracción ¡22 kN!
Una bobina de cuerda de acero de alta tracción

Cuerdas de contorno

Posa de límites

Las cuerdas de contorno pasan a través de la malla Mincon y luego se fijan en el ancla y permiten la estabilidad firme.

Especificación

  • Diámetro 6 10 12 14 16 18mm
  • Resistencia mínima a la tracción ¡19,60... 54,30... 78,20... 106,50... 139,10... 176,00 kN!
Clip de cuerda de alambre galvanizado

Clips de cuerda de alambre

Clips de cuerda de alambre

El clip de la cuerda de alambre, también conocido como u-clip o abrazadera de la cuerda de alambre, se utiliza para fijar el extremo suelto del lazo de nuevo a la cuerda de alambre. Suele consistir en un perno en forma de U, un sillín forjado o fundido y dos tuercas. Las dos capas de cable se colocan en el perno U. Si los clips de la cuerda de alambre no son del tipo a prueba de robo, el hilo se fijará con pegamento de alta viscosidad.

Especificación

  • U-clip diámetro interior 6 10 12 14 16 18mm
